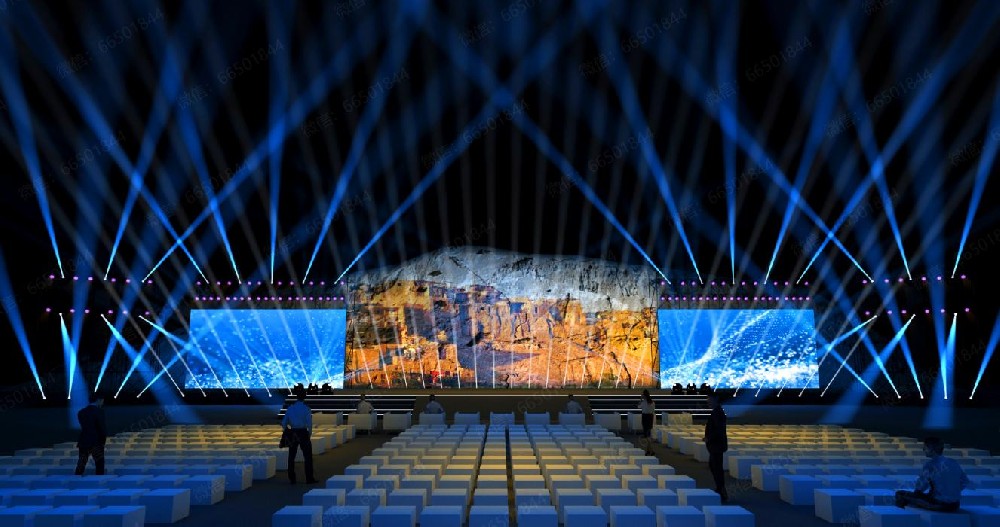

以某户外舞台为例，以唱歌跳舞电音表演为主要演出形式演出场景,其内部主舞台宽28M,舞台深20M,舞台层高8M。可以满足几十人的同台演出大型表演,也可满足其他大型音乐演唱会、综艺歌舞晚会、话剧、舞剧、会议、电影等用途。演出舞台灯光系统的使用功能要求满足各种综合演出活动的需要，保证举行大中型会议照明和电视现场转播录象的要求，我们按此功能定位进行演出舞台灯光方案的整体设计。我们在舞台灯光设计时充分考虑到灯光与舞台机械和其他相关专业的配合，从技术上保证演出舞台成为国内一流的演出场所。在确保实用够用的前提下,追求经济性、先进性、安全性和可扩展性。演出舞台总体灯光系统设计、配置和布局以满足各种文艺演出等的要求，整个舞台的布光做到科学、合理、协调。舞台灯光布置分台内区和台外区，配备基本灯位，并能灵活调节，适应演出等功能用途的需要。舞台演出中灯光通常由顶光、面光、侧光（柱光）、耳光、逆光、侨光、辅助光等几部分组成。常用灯光有成像灯、图案灯、天地排灯、摇头光束灯、染色帕灯、激光灯、追光灯等等。


   设计信号控制网络系统时，充分理解了演出舞台灯光设计者的设计思路，并大量借鉴国内新建舞台的成功经验，对灯光控制要求有了非常深入的理解，整体设计思路应用范围全面周到、构思布局合理到位。为了满足以上表演演出功能，舞台灯光照明系统设计方案必须做到，

★ 需求概述
1、舞台灯光系统要先进、实用、安全，设计要符合业主管理的要求

2、舞台灯光系统工作模式应与观众席的照明灯光模式协调一致，其光色、亮度及场景控制应统一设计
3、要提供尽可能多的投光位置，每个舞台位置至少有三个以上方向的投光角度，有光的立体感，防止眩光、反射光及无用的光斑

4、灯光控制系统保证绝对安全、可靠的表演、演出活动为最根本要求。采用成熟技术，产品，最新工艺，使灯光控制系统的技术水平与性能、参数达到国际先进水平

5、所选灯光系统控制设备同时兼顾到国内、外演出团体和灯光师使用习惯；系统能兼容和接入所有厂家和不同通讯协议的各种灯光控制设备

6、按照“留有余量”的原则，设计配备所有灯光设备和网络设备，使灯光系统为未来技术发展，提供可持续升级和扩展的设备系统平台

7、选用专业舞台灯具，要具有高显色性，满足舞台照明不能使领导的服装和舞台布景颜色失真，满足电视录象或转播对灯具光源色温的要求


1：控制系统设备
控制系统设备作为灯光系统的咽喉，本身的稳定性和可靠性将直接影响到整个系统的正常运行和演出效果。因此，配置稳定可靠的控制设备是必须考虑的前提。在设计方案中选用光纤网络智能型调光立柜、直通立柜、电脑灯控制台、专业网络调光台。

2：信号传输系统
网络传输系统的稳定、可靠是灯光控制信号传输通畅、安全的必要条件。系统网络架构采用光纤以太网做为主干通讯网络。
采用多模光纤做为主要通讯介质，其传输距离长、速度快、抗干扰性强。总体来说，整个灯光系统方案设计要具有多重安全、稳定、可靠的系统保障措施；以及日后系统的升级需求。

3：高视觉性
舞台灯光系统将从照度、显色性、色温、眩光这四个方面来满足开会的要求，为开会营造一个良好视觉的光环境。
显色指数：Ra>90
色温：舞台灯具开会时色温3200±150K，演出时色温5600±500K
眩光：在舞台要特别注意防止眩光的问题，眩光的产生跟灯具的投射角度有着直接的关系，特别是在面光、耳光和假台口上片光的位置，所以布置灯具的投射角度应该控制在30-60度之间，本方案选择最理想的角度45度。

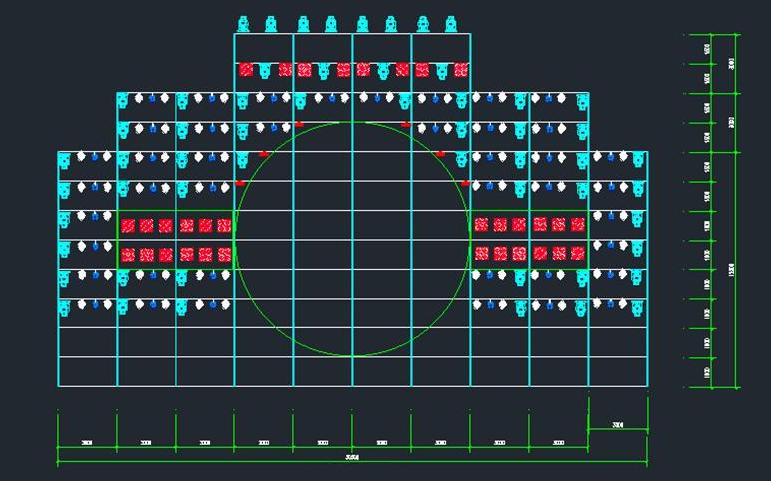

                                           舞台灯光设计灯位图
